Диаграмма или график: в чем принципиальное различие?
График показывает математическую функцию — зависимость Y от X, как кривая продаж от времени. Диаграмма шире: любое наглядное представление данных, включая сравнения категорий или распределения. В поддержке Google Таблиц столбчатые диаграммы отличают от гистограмм именно по шкалам — дискретным против непрерывных.
Когда использовать термин «график», а когда «диаграмма»?
График бери для трендов по оси времени, например, линейный график трафика сайта. Диаграмму — для категорий: столбчатая диаграмма продаж по регионам или круговая для долей бюджета. В проектах фиксируем терминологию в брендбуках, чтобы команда не путалась.
Когда использовать термин «график», а когда «диаграмма»?
График бери для трендов по оси времени, например, линейный график трафика сайта. Диаграмму — для категорий: столбчатая диаграмма продаж по регионам или круговая для долей бюджета. В проектах фиксируем терминологию в брендбуках, чтобы команда не путалась.
Интерактивный чек-лист: Как выбрать тип диаграммы под твою задачу
Выбор чарта начинается с задачи. Столбчатые и линейные — для сравнений и трендов. Круговые и донат — для частей целого. Линейные и области — для динамики. Гистограммы и box plot — для распределений. Точечные и тепловые карты — для связей.
• Сравнение: Столбчатая диаграмма (продажи по городам).
• Часть целого: Круговая диаграмма (бюджет по статьям).
• Тренды: Линейная диаграмма (выручка по месяцам).
• Распределение: Гистограмма (возраст клиентов).
• Взаимосвязи: Точечная диаграмма (бюджет vs продажи).
• Сравнение: Столбчатая диаграмма (продажи по городам).
• Часть целого: Круговая диаграмма (бюджет по статьям).
• Тренды: Линейная диаграмма (выручка по месяцам).
• Распределение: Гистограмма (возраст клиентов).
• Взаимосвязи: Точечная диаграмма (бюджет vs продажи).
Базовые диаграммы для анализа данных
Фундаментальные чарты — старт для любого аналитика. Они решают 80% задач визуализации.
Столбчатая диаграмма (Bar Chart)
Сравнивает категории по величине. По горизонтали — категории, по вертикали — значения. Высота столбцов пропорциональна данным. Используй для рейтингов продаж или регионов. Плюсы: легкость чтения, подтипы с накоплением. Минусы: не для больших данных — перегружается.
В Google Таблицах барчарт идеален для групп с отрицательными значениями, включая подкатегории.
Сравнивает категории по величине. По горизонтали — категории, по вертикали — значения. Высота столбцов пропорциональна данным. Используй для рейтингов продаж или регионов. Плюсы: легкость чтения, подтипы с накоплением. Минусы: не для больших данных — перегружается.
В Google Таблицах барчарт идеален для групп с отрицательными значениями, включая подкатегории.
Линейный график (Line Chart)
Показывает тренд во времени: точки соединены линией. Для выручки, трафика или температуры. Плюсы: четкая динамика, демонстрирует несколько показателей. Минусы: не более 3–4 линий, иначе хаос.
Линейный график эффективен для равных интервалов, как месяцы, но перегружается при >4 кривых.
Показывает тренд во времени: точки соединены линией. Для выручки, трафика или температуры. Плюсы: четкая динамика, демонстрирует несколько показателей. Минусы: не более 3–4 линий, иначе хаос.
Линейный график эффективен для равных интервалов, как месяцы, но перегружается при >4 кривых.
Круговая диаграмма (Pie Chart)
Доли целого на 100%. Для бюджета или демографии при <5 сегментах.
Плюсы: интуитивна.
Минусы: нечитабельна при >5 категориях — трудно сравнивать углы.
Круговая сохраняет наглядность только при малом числе частей. Для точности лучше переходить на столбчатые диаграммы.
Доли целого на 100%. Для бюджета или демографии при <5 сегментах.
Плюсы: интуитивна.
Минусы: нечитабельна при >5 категориях — трудно сравнивать углы.
Круговая сохраняет наглядность только при малом числе частей. Для точности лучше переходить на столбчатые диаграммы.
Кольцевая диаграмма (Donut Chart)
Круговая с пустым центром для итоговой метрики. Для современного UI.
Плюсы: компактна, вмещает KPI в центр.
Минусы: те же ограничения, что у круговой.
В Yandex Cloud кольцевая подходит для малого числа сегментов.
Круговая с пустым центром для итоговой метрики. Для современного UI.
Плюсы: компактна, вмещает KPI в центр.
Минусы: те же ограничения, что у круговой.
В Yandex Cloud кольцевая подходит для малого числа сегментов.
Гистограмма (Histogram)
Распределение частот: столбцы примыкают друг к другу. Для возраста клиентов, анализа нормальности распределения. Отличается от барчарта непрерывной шкалой и отсутствием промежутков между столбцами.
Гистограмма для непрерывных данных, бар — дискретных.
Распределение частот: столбцы примыкают друг к другу. Для возраста клиентов, анализа нормальности распределения. Отличается от барчарта непрерывной шкалой и отсутствием промежутков между столбцами.
Гистограмма для непрерывных данных, бар — дискретных.
Продвинутые вариации стандартных графиков
Диаграмма с накоплением (Stacked Bar Chart)
Столбцы с сегментами по вкладу. Для продаж + доли товаров. Показывает общее и части одновременно.
В Yandex DataLens stacked для динамики источников. Позволяет оценить вклад подкатегорий в общую сумму.
Нормированная диаграмма с накоплением (100% Stacked)
Всегда 100%, фокус на долях. Для структуры рынка, сравнения пропорций.
Разница: stacked — абсолюты, 100% — проценты.
Горизонтальная столбчатая диаграмма (Horizontal Bar Chart)
Горизонтальные столбцы. Для длинных названий или рейтингов.
Удобна при большом числе групп и текстовых подписях.
Комбинированная диаграмма (Combo Chart)
Столбцы + линии. Объем (бары) + конверсия (линия). Совмещает две оси для разных метрик.
Диаграмма с областями (Area Chart)
Линейный график с закрашенной областью под кривой. Подходит для сравнения изменений в нескольких категориях во времени, с вариациями вроде накопленной и нормированной.
Столбцы с сегментами по вкладу. Для продаж + доли товаров. Показывает общее и части одновременно.
В Yandex DataLens stacked для динамики источников. Позволяет оценить вклад подкатегорий в общую сумму.
Нормированная диаграмма с накоплением (100% Stacked)
Всегда 100%, фокус на долях. Для структуры рынка, сравнения пропорций.
Разница: stacked — абсолюты, 100% — проценты.
Горизонтальная столбчатая диаграмма (Horizontal Bar Chart)
Горизонтальные столбцы. Для длинных названий или рейтингов.
Удобна при большом числе групп и текстовых подписях.
Комбинированная диаграмма (Combo Chart)
Столбцы + линии. Объем (бары) + конверсия (линия). Совмещает две оси для разных метрик.
Диаграмма с областями (Area Chart)
Линейный график с закрашенной областью под кривой. Подходит для сравнения изменений в нескольких категориях во времени, с вариациями вроде накопленной и нормированной.
Статистические диаграммы и анализ распределения
Для корреляций, выбросов и вероятностей.
Точечная диаграмма (Scatter Plot)
Точки по X/Y. Корреляция бюджета и продаж. Добавь тренд-линию для выявления зависимостей.
Показывает взаимосвязь между двумя переменными, с цветовым разграничением групп.
Пузырьковая диаграмма (Bubble Chart)
Размер пузыря — третье измерение. Продажи, прибыль, доля. Для анализа трех параметров одновременно.
Ящик с усами (Box Plot)
Медиана, квартили, выбросы. Сравнение зарплат по отделам.
Показывает разброс: коробка — межквартильный размах (IQR), усы — 1.5*IQR, точки — выбросы.
Скрипичный график (Violin Plot)
Плотность распределения + box plot. Для вероятностей и сравнения форм распределений.
График плотности (Density Plot)
Сглаженная гистограмма. Для непрерывных переменных и анализа вероятностных распределений.
Стебель-лист (Stem-and-Leaf)
Компактное отображение распределения с сохранением исходных значений.
Точечная диаграмма (Scatter Plot)
Точки по X/Y. Корреляция бюджета и продаж. Добавь тренд-линию для выявления зависимостей.
Показывает взаимосвязь между двумя переменными, с цветовым разграничением групп.
Пузырьковая диаграмма (Bubble Chart)
Размер пузыря — третье измерение. Продажи, прибыль, доля. Для анализа трех параметров одновременно.
Ящик с усами (Box Plot)
Медиана, квартили, выбросы. Сравнение зарплат по отделам.
Показывает разброс: коробка — межквартильный размах (IQR), усы — 1.5*IQR, точки — выбросы.
Скрипичный график (Violin Plot)
Плотность распределения + box plot. Для вероятностей и сравнения форм распределений.
График плотности (Density Plot)
Сглаженная гистограмма. Для непрерывных переменных и анализа вероятностных распределений.
Стебель-лист (Stem-and-Leaf)
Компактное отображение распределения с сохранением исходных значений.
Бизнес-диаграммы: иерархия, потоки и воронки продаж
Для менеджмента и стратегии.
Воронка продаж (Funnel Chart)
Этапы от лидов к сделкам: AAARRR. Конверсия и отсев на каждом уровне. Решает оценку монетизации и выявление узких мест.
Каскадная диаграмма (Waterfall Chart)
Пошаговые изменения: прибыль от выручки минус расходы. "Мост" EBITDA. Показывает, как стартовое значение трансформируется в финальное через промежуточные шаги.
Тепловая карта (Heatmap)
Цвета по значениям. Активность по дням/часам, корреляции в матрице. Hot/cold зоны выявляют паттерны.
Древовидная карта (Treemap)
Прямоугольники по площади. Портфель акций, структура расходов. Визуализирует иерархию вложенными прямоугольниками по размеру.
Солнечная диаграмма (Sunburst)
Кольца иерархии: категория > SKU. Детализация от центра к краям.
Воронка продаж (Funnel Chart)
Этапы от лидов к сделкам: AAARRR. Конверсия и отсев на каждом уровне. Решает оценку монетизации и выявление узких мест.
Каскадная диаграмма (Waterfall Chart)
Пошаговые изменения: прибыль от выручки минус расходы. "Мост" EBITDA. Показывает, как стартовое значение трансформируется в финальное через промежуточные шаги.
Тепловая карта (Heatmap)
Цвета по значениям. Активность по дням/часам, корреляции в матрице. Hot/cold зоны выявляют паттерны.
Древовидная карта (Treemap)
Прямоугольники по площади. Портфель акций, структура расходов. Визуализирует иерархию вложенными прямоугольниками по размеру.
Солнечная диаграмма (Sunburst)
Кольца иерархии: категория > SKU. Детализация от центра к краям.
Индикаторные диаграммы и KPI-дашборды
Компактно для метрик и целевых показателей.
Радарная диаграмма (Radar/Spider Chart)
Оси от центра. Навыки или сравнение товаров. Наложение профилей показывает различия между объектами.
Полярная диаграмма (Polar Area)
Круговая с радиусами вместо углов. Для категориальных данных в круговом формате.
Спидометр (Gauge/Speedometer)
Шкала со стрелкой. KPI плана, выполнение целей.
Пулевая диаграмма (Bullet Chart)
Шкала с целью и зонами. Факт vs план, экономит место. Эффективнее gauge для дашбордов.
Радарная диаграмма (Radar/Spider Chart)
Оси от центра. Навыки или сравнение товаров. Наложение профилей показывает различия между объектами.
Полярная диаграмма (Polar Area)
Круговая с радиусами вместо углов. Для категориальных данных в круговом формате.
Спидометр (Gauge/Speedometer)
Шкала со стрелкой. KPI плана, выполнение целей.
Пулевая диаграмма (Bullet Chart)
Шкала с целью и зонами. Факт vs план, экономит место. Эффективнее gauge для дашбордов.
Временные шкалы и финансовые графики
С датами и биржевыми данными.

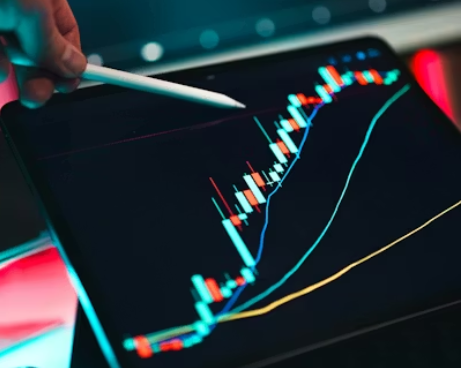

Свечной график (Candlestick / OHLC)
Открытие, закрытие, max/min. Бычьи/медвежьи свечи. Стандарт для трейдинга и анализа волатильности.
Диаграмма Ганта (Gantt Chart)
Полосы задач по времени. Проекты, этапы, зависимости. Показывает хронологию задач проекта по времени.
Таймлайн (Timeline)
Хронология событий. Roadmap, история компании.
Свечной график (Candlestick / OHLC)
Открытие, закрытие, max/min. Бычьи/медвежьи свечи. Стандарт для трейдинга и анализа волатильности.
Диаграмма Ганта (Gantt Chart)
Полосы задач по времени. Проекты, этапы, зависимости. Показывает хронологию задач проекта по времени.
Таймлайн (Timeline)
Хронология событий. Roadmap, история компании.
Диаграммы для контроля качества и точности
Для процессов и мониторинга.
Диаграмма Парето (Pareto Chart)
Бары + накопленная линия 80/20. Приоритизация дефектов. Выявляет, какие факторы дают 80% результата.
Контрольная карта Шухарта (Control Chart)
Данные с UCL/LCL. Стабильность процесса.
График разброса (Run Chart)
Хронология трендов и отклонений.
Полосы ошибок (Error Bars)
Вариативность, доверительные интервалы на графике.
Диаграмма размаха (Range Chart)
Минимум/максимум по категориям.
Диаграмма Парето (Pareto Chart)
Бары + накопленная линия 80/20. Приоритизация дефектов. Выявляет, какие факторы дают 80% результата.
Контрольная карта Шухарта (Control Chart)
Данные с UCL/LCL. Стабильность процесса.
График разброса (Run Chart)
Хронология трендов и отклонений.
Полосы ошибок (Error Bars)
Вариативность, доверительные интервалы на графике.
Диаграмма размаха (Range Chart)
Минимум/максимум по категориям.
Географическая визуализация (Картограммы)
На карте для пространственного анализа.
Хороплет (Choropleth Map)
Окраска регионов. Продажи по областям, демография.
Картодиаграмма с пузырьками (Bubble Map)
Пузыри по величине на географической карте.
Хороплет (Choropleth Map)
Окраска регионов. Продажи по областям, демография.
Картодиаграмма с пузырьками (Bubble Map)
Пузыри по величине на географической карте.
Визуализация связей и сетевых структур
Зависимости и потоки.
Диаграмма Санки (Sankey Diagram)
Потоки по ширине. Бюджет, миграция, источники трафика.
Хордовая диаграмма (Chord Diagram)
Связи на круге. Соцсети, миграция.
Сетевой граф / Граф связей (Network Graph)
Узлы + ребра. Топологии, связи между объектами.
Force-Directed Graph
Граф с физическими силами отталкивания/притяжения.
Диаграмма Санки (Sankey Diagram)
Потоки по ширине. Бюджет, миграция, источники трафика.
Хордовая диаграмма (Chord Diagram)
Связи на круге. Соцсети, миграция.
Сетевой граф / Граф связей (Network Graph)
Узлы + ребра. Топологии, связи между объектами.
Force-Directed Graph
Граф с физическими силами отталкивания/притяжения.
Схемы логики, иерархии и причинно-следственных связей
Нематериальные данные и структуры.
Организационная диаграмма (Org Chart)
Дерево подчинения, иерархия компании.
Интеллект-карта (Mind Map)
Ветви идей. Брейншторм, планирование.
Диаграмма Исикавы (Рыбья кость)
Корневые причины. RCA, анализ проблем.
Диаграмма Венна
Пересечения множеств, логические отношения.
Организационная диаграмма (Org Chart)
Дерево подчинения, иерархия компании.
Интеллект-карта (Mind Map)
Ветви идей. Брейншторм, планирование.
Диаграмма Исикавы (Рыбья кость)
Корневые причины. RCA, анализ проблем.
Диаграмма Венна
Пересечения множеств, логические отношения.
Техническое моделирование и архитектура процессов
IT/инженерия и разработка.
Блок-схема (Flowchart)
Алгоритм с решениями, последовательность действий.
UML-диаграммы (Unified Modeling Language)
Use Case, Class, Sequence. Моделирование ПО.
BPMN (Business Process Model and Notation)
Бизнес-процессы, нотация для моделирования.
ER-диаграмма (Entity-Relationship)
БД: сущности + связи, структура данных.
Блок-схема (Flowchart)
Алгоритм с решениями, последовательность действий.
UML-диаграммы (Unified Modeling Language)
Use Case, Class, Sequence. Моделирование ПО.
BPMN (Business Process Model and Notation)
Бизнес-процессы, нотация для моделирования.
ER-диаграмма (Entity-Relationship)
БД: сущности + связи, структура данных.
Матрицы и диаграммы для стратегического планирования
Решения и анализ.
Матрица 2x2
Квадранты: BCG, Эйзенхауэр, приоритизация.
SWOT-анализ
Strengths, Weaknesses, Opportunities, Threats.
PEST-анализ
Political, Economic, Social, Technological.
Дерево решений (Decision Tree)
С вероятностями, выбор оптимального пути.
Матрица 2x2
Квадранты: BCG, Эйзенхауэр, приоритизация.
SWOT-анализ
Strengths, Weaknesses, Opportunities, Threats.
PEST-анализ
Political, Economic, Social, Technological.
Дерево решений (Decision Tree)
С вероятностями, выбор оптимального пути.
Сводная таблица сравнения типов диаграмм
FAQ: Часто задаваемые вопросы о диаграммах
В какой программе лучше всего рисовать диаграммы?
Excel/Google Sheets для базовых чартов.
Tableau/Power BI для BI-дашбордов.
Python (Matplotlib/Seaborn) для data science.
Как не перегрузить диаграмму лишними деталями?
Правило меньше — больше: <5 цветов, четкие подписи, фокус на 1–2 метриках.
Что делать, если данных слишком много для графика?
Агрегируй, фильтруй, переходи к тепловым картам или treemap.
Можно ли совмещать разные типы диаграмм на одном рисунке?
Да, в combo: бары + линия. Но осей не >2, иначе путаница.
Инструменты для создания диаграмм
• Excel/Google Sheets: базовые чарты.
• Tableau/Power BI: BI-дашборды.
• Miro/Lucidchart: схемы, mind maps.
• Python (Matplotlib, Seaborn)/R (ggplot2): кастомизация.
• Datawrapper/Flourish: журналистика.
Google Таблицы строят комбо и области.
Excel/Google Sheets для базовых чартов.
Tableau/Power BI для BI-дашбордов.
Python (Matplotlib/Seaborn) для data science.
Как не перегрузить диаграмму лишними деталями?
Правило меньше — больше: <5 цветов, четкие подписи, фокус на 1–2 метриках.
Что делать, если данных слишком много для графика?
Агрегируй, фильтруй, переходи к тепловым картам или treemap.
Можно ли совмещать разные типы диаграмм на одном рисунке?
Да, в combo: бары + линия. Но осей не >2, иначе путаница.
Инструменты для создания диаграмм
• Excel/Google Sheets: базовые чарты.
• Tableau/Power BI: BI-дашборды.
• Miro/Lucidchart: схемы, mind maps.
• Python (Matplotlib, Seaborn)/R (ggplot2): кастомизация.
• Datawrapper/Flourish: журналистика.
Google Таблицы строят комбо и области.
